第二节储罐报警系统的设置

2.1可燃液体罐区储罐报警系统的设置：

2.1.1可燃液体的储罐，应设液位计和高位报警器，必要时可设自动联锁切断进液装置。

2.2液化烃、可燃气体、助然气体罐区储罐报警系统的设置

2.2.1液氨储罐，应设液位计、压力计和安全阀；低温液氨储罐尚应设温度指示仪

2.2.2液化烃的储罐，应设液位计、温度计、压力表、安全阀，以及高液位报警装置或高液位自动联锁切断进籵装置。

2.2.3可然气体、助燃气体的水槽式储罐，应设上、下限位报警装置，并宜设自动联锁切断装置

2.2.4液化石油气蒸发器的气相部分，应设压力表和安全网

第三节储罐罐区防火堤及隔堤的设置

3.1消防的一般要求

由于罐区中有很多个储罐，它储存着大量的易燃、可燃液体，储罐还与许多管线阀门连接着，在生产过程中操作频繁。因此，储罐区是极易发生火灾爆炸危险的场所。一旦发生火灾事故，将对整个石油化工企业或石油库的正常生产带来很大影响还可能造成重大经济損失和人员伤亡，甚至局部或全部停产。所以，储罐区的消防系统必须是完善、合理、有效及操作灵活方便的，以保证把火灾事故减少到最小。

3.1.1储罐区的消防水管线设计工作，必须执行《石油化工企业设计防火规范》(GB50160)的第七章和《石油库设计规范》(GBJ74)中的第九章的有关规定。

3.1.2应遵守储罐区所在地区消防部门制定的地区性消防设计规定和认真听取地区消防部门对储罐区消防水管设计方案的具体意见。

3.1.3注意处理好与防火堤顶面及消防管线之间的高差关系，不应影响消防人员和操作人员在防火堤顶正常行走。

3.1.4土防火堤不应该作为管线的支撑点；砖石砌防火堤和混凝土结构的防火堤，可适当地作为管线支撑点，但不能作为固定点

3.1.5管线穿过防火堤时，必须设置套管。管线和套管应保持同心状态。套管规格的选择及套管两端的密封应按有关规定及施工要求进行。

3.1.6超过900mm的土墙，其顶面应有600mm的宽度。

3.1.7防火堤(DIKE)内地面应向一侧倾斜，坡度不小于3%

3.2可燃液体罐区储罐的防火堤(DIKE)及隔堤的设置

3.2.1罐组应设置防火堤，一旦油罐破裂时，可防止油泄出漫延，从而限制事故范国、减少事故造成的损失，减少消防工作量。

3.2.2位于丘陵地区的罐组，有条件时，可利用地形设置事故存液池，而不设防火堤

3.2.3防火堤内的有效容积，应符合下列规定

①固定顶储罐时，不应小于罐组内一个最大储罐的容积；

②浮顶罐、内浮顶罐，不应小于罐组内一个最大储罐容积的一半

③当罐组内为固定顶罐和浮顶罐、内浮顶罐同纽布置时，可按上两款确定的最大值考虑。

3.2.4立式储罐罐壁至防火堤内坡脚线之间的距离，不应小于罐壁高度的二分之卧式储罐罐壁至防火堤内坡脚线之间的距离，不应小于3M

3.2.5设有防火堤(DIKE)的罐组内，应按下列要求设置隔堤：

①单罐容积小于或等于5000M3时，隔堤所分隔的储罐容积之和不应大于20.000M3

②单罐容积大于5000M5至20,000时，可每4个一隔；

③单罐容积20,000至50,000M3时，可每两个一隔

④单罐容积大于50,0003时，应每一个一隔

③隔堤所分隔的沸溢性液体储罐，不应超过两个；

3.2.6防火堤(DIKE)及隔堤，应符合下列规定：

①防火堤及隔堤应能承受所容纳液体的静压，且不应渗漏；

②立式储罐组防火堤的高度，应为计算高度再加0.2M。其高度应为1.0M至2.2M;卧式储罐纽的防火堤的高度，不应低于0.5M

③隔堤顶应比防火堤顶低0.2M至0.3M

④管线穿堤处应采用非燃娆材籵严密封闭

⑤在防火堤内雨水沟穿堤处，应设防止可燃液体流岀堤外的措施；

3.2.7相邻罐组防火堤的外堤脚线之间，应留有宽度不小于7M的消防空地。设事故存液池的罐组与相邻罐纽储罐间的距离，不应小于25M,其间应留有宽度不小于7M的消防空地，车辆通路钭坡斜度最大不超过10%

3.2.8多品种的液体罐组内，应按下列要求设置隔堤：

①甲a、乙类液体与其他类可燃液体储罐之间，应设隔堤；

②水溶性与非水溶性可然液体储罐之间，应设隔堤

③相互接触能引起化学反应的可燃液体储罐之间，应设隔堤；

④助然剂、强氧化剂及其具有腐蚀性液体储罐与可燃液体储鏈之间，应设隔堤。

3.3液化烃、可燃气体、助燃气体罐区储鏈的防火堤(DIKE)及隔堤的设置：

3.3.1两排卧式储罐罐壁之间的净距离，不应小于3M

3.3.2相邻液化烃罐组储罐罐壁之间的浄距离，不应小于16M

3.3.3液化烃压力储罐宜设不高于0.6M的防火堤，防火堤距储罐不应小于3M,堤内应采用现浇混凝土地面，并宜坡向四周。防火堤内的隔堤不宜高于0.3M

3.3.4全压力式储罐组的总容积大于6000M时，罐组内应设隔堤，隔堤内各储罐容积之和不宜大于60003。单罐容积等或大于5000时，应每一个一隔。全冷冻式储罐组的储罐，应每一个一隔。隔堤应低于防火堤0.2M

3.5低温液氡储罐应设防火堤，堤内有效容积应为一个最大储罐容积的60%。

第四节梯子及平台的设置

4.1梯子及平台的设置

4.1.1为了便于操作人员取样、量油及对罐顶附件进行维护和管理而设置的上罐梯子，目前应用最为广泛的是沿罐壁设置的盘梯。梯子的起始点应布置在便于操作的通道附近，并靠近储罐进出口接合管处。有环行圈梁结构的罐基础，应考虑罐壁上盘梯向下延伸的位置。

4.1.2斜梯的耗钢量较大、占地面积也大，常用于较小容积的储罐，或多个小容积储罐联合布置在一起的罐组。多个储罐布置成联合的梯子和平台时，不宜将罐顶做为走行的通道。沿罐顶的周边应设防护栏杆，或至少应在量油孔、透光孔以及布置在罐顶周边附近的附件两侧各1M的范固内设局部栏杆，以便保证操作人员的安全。罐顶周边布置的附件处应设置操作平台，从梯子平台通向呼吸阀、透光孔等附件的通道上应做防滑踏步

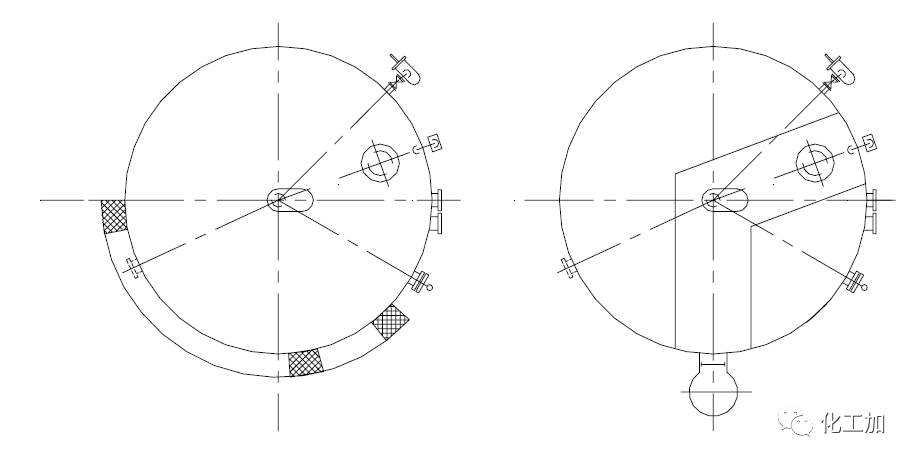

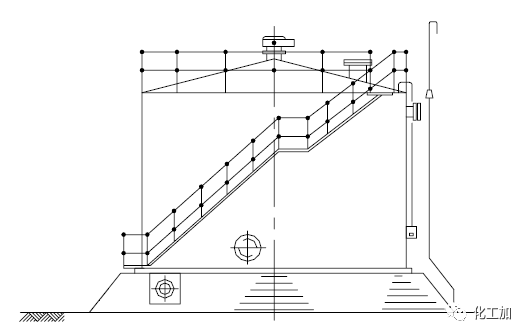

4.1.4储罐高度超过4.5M应设有螺旋状楼梯，如图所示；4.5M以下设爬梯如图所示

4.1.5应在可然液体鏈区储罐的防火堤的不同方位上设置两个及两个以上人行台阶或坡道，隔堤均应设置人行台阶。
